В этом разделе мы постарались собрать ряд технических решений для приема и трансляции в сетях кабельного телевидения. Вниманию кабельного оператора представлены наиболее надежные и проверенные решения.

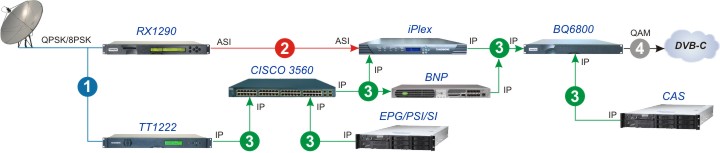

Контроль и мониторинг работы головной станции цифрового телевидения на основе продуктов DekTec.

	QPSK	ASI	IP	QAM
DTU-225	-		-	-	USB
DTU-245	-		-	-
DTU-236A	-		-
DTA-145	-		-	-	PCI
DTA-160	-			-
DTA-2145	-		-	-	PCI Express
DTA-2144B	-		-	-
DTA-2137C		-	-	-

- количество входов.

Минимальный набор оборудования и программного обеспечения для контроля работоспособности цифровой головной станции должен включать: DTA-160, DTU-236A, DTC-320 (StreamXpert).

Желательно так же иметь программы DTC-345 (DVB-analizer) и DTC-325 (DtGrabber+). Идеальным решением является, когда помимо стационарного комплекса собраного на платах серии DTA имеются дополнительные мобильные устройства серии DTU.

Краткая информация об основных продуктах DekTec:

1. Карты для установки в компьютер.

DekTec DTA-145 Сдвоенная PCI карта адаптера ASI / SDI

Карта может включаться в разрыв контролируемой цепи и имеет режим “гальванического обхода” в случае отказа или выключения оборудования. Позволяет проводить мониторинг и измерения сигналов в формате ASI и SD-SDI.

DekTec DTA-160 PCI карта с интерфейсом GigabitEthernet и тремя портами ASI

Универсальная карта с тремя портами ASI, которые можно конфигурировать независимо друг от друга и использовать не только для измерения ASI потоков, но и для генерации тестовых сигналов.

DekTec DTA-2144B Счетверённая карта адаптера ASI / SDI для шины PCI Express

Карта имеет аппаратный измеритель скорости ASI и SDI потоков и аппаратную поддержку не деструктивной компрессии/декомпрессии SDI сигнала по алгоритму Хаффмана, что позволяет экономить место на жёстком диске при записи потока и уменьшить нагрузку на шину. Карта позволяет работать одновременно с 4мя потоками ASI или SD-SDI, при этом каждый порт может работать либо входом, либо выходом, и имеет свой эквалайзер для компенсации потерь в кабеле. Позволяет одновременно вести измерения, мониторинг и генерацию тестовых сигналов.

DekTec DTA-2145 Сдвоенная карта адаптера ASI / SDI для шины PCI Express

Аналог карты DTA-145 для шины PCI Express. Позволяет проводить мониторинг и измерения сигналов в формате ASI и SD-SDI.

DekTec DTA-2137C Сдвоенный приёмник DVB-S2 для шины PCI Express

Карта с двумя независимыми DVB-S2 приёмниками, поддерживающими стандарт DVB-S и DVB-S2. Позволяет производить контроль и оценочные измерения входного сигнала головной станции.

2. Внешние устройства с интерфейсом USB 2.0

DekTec DTU-225 ASI / SDI вход с интерфейсом USB2
DekTec DTU-245 ASI / SDI вход/выход с интерфейсом USB2

Эти карты являются обычными интерфейсами ASI/SDI, которые нет необходимости вставлять внутрь компьютера. Позволяют производить мониторинг и измерения параметров ASI потоков.

DekTec DTU-236A QAM измерительный приёмник и ASI вход с интерфейсом USB2

Приёмник питается по шине USB, собран в крепком металлическом корпусе, что позволяет в связке с ноутбуком получить мобильную измерительную лабораторию. Основное предназначение это оценка качества сигнала в сетях кабельного телевидения.

3. Программное обеспечение

Программы DekTec DTC-320 StreamXpert и DTC-345 DVB-analizer являются анализаторами транспортных потоков и отличаются набором функций, ну и, соответственно, ценой. Что из них выбрать – решать Вам.

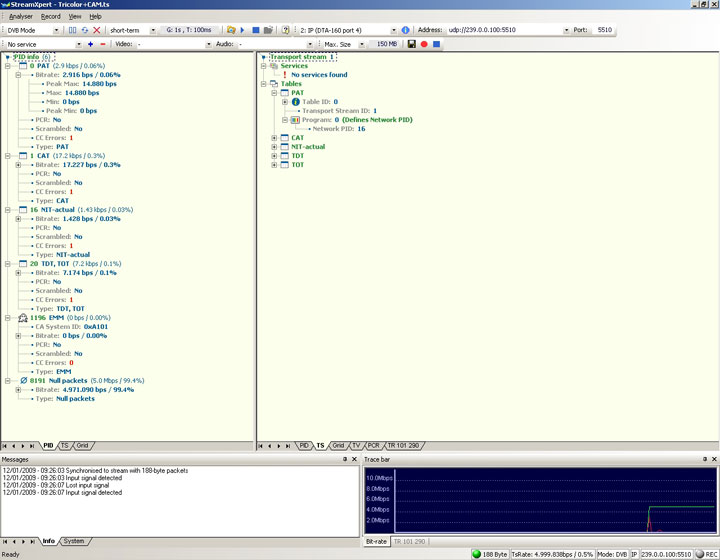

DTC-320 StreamXpert - Анализатор MPEG2 транспортного потока


Позволяет производить анализ (измерения) основных параметров транспортных потоков формата DVB.

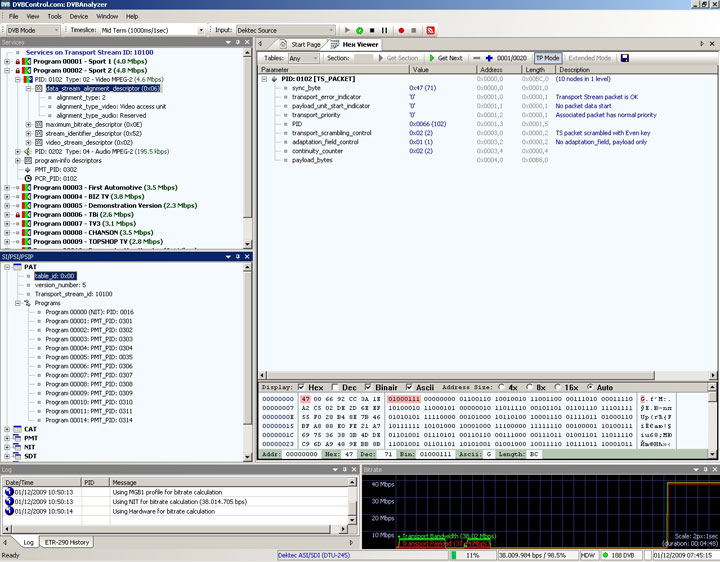

DTC-345 DVB-analizer - Улучшенный DVB анализатор MPEG2 транспортного потока



Позволяет анализировать все необходимые параметры потоков формата DVB, в том числе ESG и таймслайсинг в DVB-H, основные параметры и GOP-структуру компрессированного MPEG видеопотока. Есть функция просмотра сервисных таблиц (PSI-SI) в шестнадцатиричном виде.



DekTec DTC-340 RFXpert - Монитор и анализатор сигнала RF

Совместно с приемниками DTU-236 и DTA-2137 позволяет контролировать основные параметры радиочастотного цифрового телевизионного сигнала форматов DVB-C, DVB-S и DVB-S2.

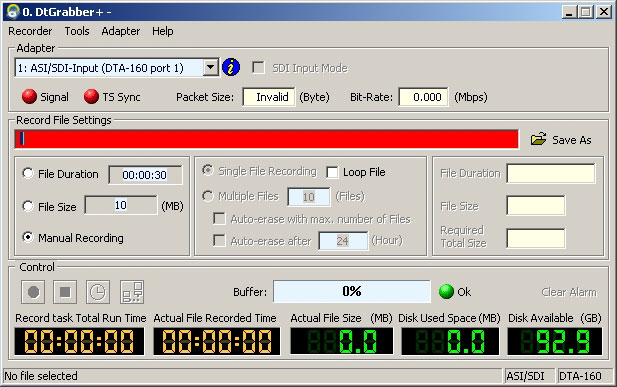

DekTec DTC-325 DtGrabber+ - Рекордер, который может писать файлы как по Вашей команде, так и по заранее составленному плану.



DTC-325 DtGrabber+ - Рекордер транспортных потоков и потоков SDI

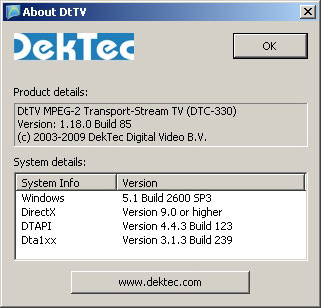

DekTec DTC-330 DtTV - Видеодемонстратор. Он может работать в многооконном режиме и отображать несколько телевизионных программ. Единственное условие – это то, что канал должен быть нескремблированный.



DTC-330 DtTV - Многооконный демонстратор транспортных потоков и потоков SDI

С полным перечнем измерительного оборудования DekTec Вы сможете ознакомиться в нашем каталоге.

На основе оборудования DekTec

Система отображения множества ТВ/видеоканалов для вывода на большой экран на базе оборудования DekTec DTC-720 Xpect Mosaic
